Wie entsteht der Druckabfall in einer Dampfdrehkupplung?

Als Lieferant von Dampfdrehgelenken habe ich zahlreiche Gespräche mit Kunden über die technischen Aspekte dieser entscheidenden Komponenten geführt. Eine häufig gestellte Frage lautet: „Wie entsteht der Druckabfall in einer Dampfdrehkupplung?“ Das Verständnis dieses Phänomens ist für die Optimierung der Leistung Ihrer Dampfsysteme und die Gewährleistung der Langlebigkeit Ihrer Geräte von entscheidender Bedeutung. In diesem Blogbeitrag werde ich mich mit den Faktoren befassen, die zum Druckabfall in Dampfdrehverbindungen beitragen, und Einblicke geben, wie sich seine Auswirkungen abschwächen lassen.

Dampfdrehgelenke verstehen

Bevor wir die Ursachen des Druckabfalls untersuchen, werfen wir einen kurzen Blick darauf, was Dampfdrehgelenke sind und wie sie funktionieren. Ein Dampfdrehgelenk ist ein mechanisches Gerät, das die Übertragung von Dampf von einer stationären Versorgungsleitung auf eine rotierende Komponente wie eine Trommel, Walze oder Spindel ermöglicht. Es besteht aus einem stationären Gehäuse und einer rotierenden Welle, die durch eine Dichtung getrennt sind, die ein Austreten von Dampf verhindert. Dampf tritt durch eine Einlassöffnung in die Verbindung ein und verlässt diese durch eine Auslassöffnung, wodurch die rotierende Ausrüstung mit Wärme oder Strom versorgt wird.

Dampfdrehdurchführungen werden in einer Vielzahl industrieller Anwendungen eingesetzt, darunter in Papierfabriken, Textilfabriken, Lebensmittelverarbeitungsbetrieben und chemischen Raffinerien. Sie spielen eine entscheidende Rolle bei der Aufrechterhaltung der Effizienz und Produktivität dieser Vorgänge, indem sie eine kontinuierliche Dampfversorgung der rotierenden Ausrüstung gewährleisten.

Faktoren, die zum Druckabfall beitragen

Mehrere Faktoren können zum Druckabfall in einem Dampfdrehgelenk beitragen. Das Verständnis dieser Faktoren ist entscheidend, um die Grundursache des Problems zu identifizieren und wirksame Lösungen umzusetzen. Hier sind einige der häufigsten Ursachen für Druckabfall in Dampfdrehverbindungen:

1. Strömungswiderstand

Eine der Hauptursachen für den Druckabfall in einem Dampfdrehgelenk ist der Strömungswiderstand. Wenn Dampf durch die Verbindung strömt, stößt er auf Widerstand von den Innenflächen des Gehäuses und der rotierenden Welle. Durch diesen Widerstand verliert der Dampf Energie, was zu einem Druckabfall führt.

Der Strömungswiderstand in einem Dampfdrehgelenk wird von mehreren Faktoren beeinflusst, darunter dem Durchmesser der Strömungskanäle, der Länge des Strömungswegs und der Rauheit der Innenflächen. Ein Strömungskanal mit kleinerem Durchmesser oder ein längerer Strömungsweg erhöht den Strömungswiderstand und führt zu einem höheren Druckabfall. Ebenso führt eine raue Innenoberfläche zu mehr Turbulenzen und erhöht den Strömungswiderstand.

2. Leckage abdichten

Eine weitere häufige Ursache für einen Druckabfall in einer Dampfdrehverbindung ist eine Undichtigkeit der Dichtung. Die Dichtung in einem Dampfdrehgelenk soll verhindern, dass Dampf aus dem Gelenk in die Umgebung austritt. Mit der Zeit kann sich die Dichtung jedoch abnutzen oder beschädigt werden, sodass Dampf entweichen kann.

Eine Dichtungsleckage kann aufgrund verschiedener Faktoren auftreten, darunter unsachgemäße Installation, übermäßiger Verschleiß und Korrosion. Wenn Dampf aus der Verbindung austritt, verringert sich der Druck innerhalb der Verbindung und kann zu einem erheblichen Leistungsabfall führen. Darüber hinaus kann eine Undichtigkeit der Dichtung auch zu Sicherheitsrisiken wie Dampfverbrennungen und Explosionen führen.

3. Kontamination

Verschmutzung ist ein weiterer Faktor, der zum Druckabfall in einer Dampfdrehkupplung beitragen kann. Im Laufe der Zeit können sich Schmutz, Ablagerungen und andere Verunreinigungen im Inneren der Verbindung ansammeln, die Strömungswege blockieren und den Strömungswiderstand erhöhen. Dies kann zu einem erheblichen Druckabfall führen und die Effizienz der Verbindung beeinträchtigen.

Eine Kontamination kann aufgrund verschiedener Faktoren auftreten, darunter schlechte Wartungspraktiken, eine schmutzige Dampfversorgung und eine raue Betriebsumgebung. Um Verunreinigungen vorzubeugen, ist es wichtig, die Dampfdrehverbindung regelmäßig zu reinigen und zu warten und sicherzustellen, dass die Dampfversorgung sauber und frei von Verunreinigungen ist.

4. Unsachgemäße Installation

Eine unsachgemäße Installation ist eine weitere häufige Ursache für einen Druckabfall in einem Dampfdrehgelenk. Wenn die Verbindung nicht korrekt installiert ist, kann es zu Fehlausrichtung, übermäßiger Belastung und anderen Problemen kommen, die zu einem Druckabfall führen können. Wenn die Verbindung beispielsweise nicht richtig auf die rotierende Ausrüstung ausgerichtet ist, kann dies zu einem vorzeitigen Verschleiß der Dichtung führen und das Risiko von Leckagen erhöhen.

Um eine ordnungsgemäße Installation zu gewährleisten, ist es wichtig, die Anweisungen des Herstellers sorgfältig zu befolgen und die richtigen Werkzeuge und Techniken zu verwenden. Darüber hinaus ist es wichtig, die Verbindung regelmäßig zu überprüfen, um sicherzustellen, dass sie ordnungsgemäß funktioniert, und gegebenenfalls Anpassungen oder Reparaturen vorzunehmen.

Abmilderung der Auswirkungen von Druckverlusten

Nachdem wir nun die Faktoren besprochen haben, die zum Druckabfall in einem Dampfdrehgelenk beitragen, wollen wir einige Strategien zur Abschwächung seiner Auswirkungen untersuchen. Hier sind einige Tipps zur Reduzierung des Druckabfalls und zur Verbesserung der Leistung Ihrer Dampfdrehgelenke:

1. Wählen Sie das richtige Gelenk

Eine der effektivsten Möglichkeiten, den Druckabfall in einem Dampfdrehgelenk zu reduzieren, besteht darin, das richtige Gelenk für Ihre Anwendung auszuwählen. Bei der Auswahl eines Dampfdrehgelenks ist es wichtig, Faktoren wie Betriebsdruck, Temperatur, Durchflussrate und Drehzahl der Ausrüstung zu berücksichtigen. Die Wahl einer Verbindung, die auf die spezifischen Anforderungen Ihrer Anwendung zugeschnitten ist, trägt dazu bei, eine optimale Leistung sicherzustellen und den Druckabfall zu minimieren.

Wenn Sie beispielsweise mit Hochtemperaturdampf arbeiten, sollten Sie Folgendes in Betracht ziehen:Hochtemperatur-Drehdurchführung. Diese Verbindungen sind so konzipiert, dass sie den extremen Temperaturen und Drücken standhalten, die mit Hochtemperatur-Dampfanwendungen einhergehen, und so eine zuverlässige Leistung und lange Lebensdauer gewährleisten.

2. Optimieren Sie den Flusspfad

Eine weitere Möglichkeit, den Druckabfall in einem Dampfdrehgelenk zu reduzieren, besteht darin, den Strömungsweg zu optimieren. Dies kann durch die Verwendung einer Verbindung mit einem Strömungskanal mit größerem Durchmesser, einem kürzeren Strömungsweg und einer glatten Innenfläche erreicht werden. Ein Strömungskanal mit größerem Durchmesser verringert den Strömungswiderstand und ermöglicht, dass der Dampf freier durch die Verbindung strömen kann. Ebenso reduzieren ein kürzerer Strömungsweg und eine glatte Innenoberfläche Turbulenzen und minimieren den Druckabfall weiter.

Zum Beispiel dieQS-X Gusseisen-Zweiwege-Umlaufdrehgelenkist mit einem Strömungskanal mit großem Durchmesser und einer glatten Innenfläche ausgestattet, wodurch der Strömungswiderstand minimiert und der Druckabfall verringert wird. Diese Verbindung ist ideal für Anwendungen, die eine hohe Durchflussrate und einen geringen Druckabfall erfordern.

3. Behalten Sie das Siegel bei

Die ordnungsgemäße Wartung der Dichtung ist entscheidend, um Leckagen zu verhindern und den Druckabfall in einer Dampfdrehverbindung zu reduzieren. Überprüfen Sie die Dichtung regelmäßig auf Anzeichen von Abnutzung oder Beschädigung und ersetzen Sie sie bei Bedarf. Es ist außerdem wichtig, sicherzustellen, dass die Dichtung ordnungsgemäß geschmiert ist, um Reibung und Verschleiß zu reduzieren.

Darüber hinaus ist es wichtig, die Empfehlungen des Herstellers zu den Austauschintervallen der Dichtungen zu befolgen. Mit der Zeit verschleißt die Dichtung und verliert ihre Wirksamkeit. Daher ist es wichtig, sie auszutauschen, bevor sie ausfällt.

4. Halten Sie die Verbindung sauber

Regelmäßige Reinigung und Wartung des Dampfdrehgelenks sind unerlässlich, um Verunreinigungen vorzubeugen und den Druckabfall zu reduzieren. Wischen Sie die Außenflächen der Verbindung mit einem sauberen, trockenen Tuch ab und entfernen Sie Schmutz und Ablagerungen von den Innenflächen mit einer geeigneten Reinigungslösung.

Es ist außerdem darauf zu achten, dass die Dampfversorgung sauber und frei von Verunreinigungen ist. Installieren Sie vor der Verbindung einen Dampffilter oder -abscheider, um Schmutz, Ablagerungen oder Feuchtigkeit aus dem Dampf zu entfernen, bevor dieser in die Verbindung eintritt.

5. Überwachen Sie die Leistung

Eine regelmäßige Überwachung der Leistung des Dampfdrehgelenks ist unerlässlich, um mögliche Probleme frühzeitig zu erkennen und Korrekturmaßnahmen einzuleiten. Messen Sie mit einem Manometer den Druckabfall an der Verbindung und vergleichen Sie die Messwerte mit den Herstellerangaben. Wenn der Druckabfall die empfohlenen Grenzwerte überschreitet, kann dies auf ein Problem mit der Verbindung hinweisen, beispielsweise auf eine Undichtigkeit der Dichtung oder eine Verunreinigung.

Darüber hinaus ist es wichtig, die Temperatur und Durchflussrate des Dampfes zu überwachen, um sicherzustellen, dass sie innerhalb des empfohlenen Betriebsbereichs liegen. Jede signifikante Änderung dieser Parameter kann auf ein Problem mit der Verbindung oder dem Dampfsystem hinweisen.

Abschluss

Der Druckabfall in einem Dampfdrehgelenk kann erhebliche Auswirkungen auf die Leistung und Effizienz Ihres Dampfsystems haben. Wenn Sie die Faktoren verstehen, die zum Druckabfall beitragen, und die in diesem Blogbeitrag beschriebenen Strategien umsetzen, können Sie die Auswirkungen des Druckabfalls minimieren und den zuverlässigen Betrieb Ihrer Dampfdrehverbindungen sicherstellen.

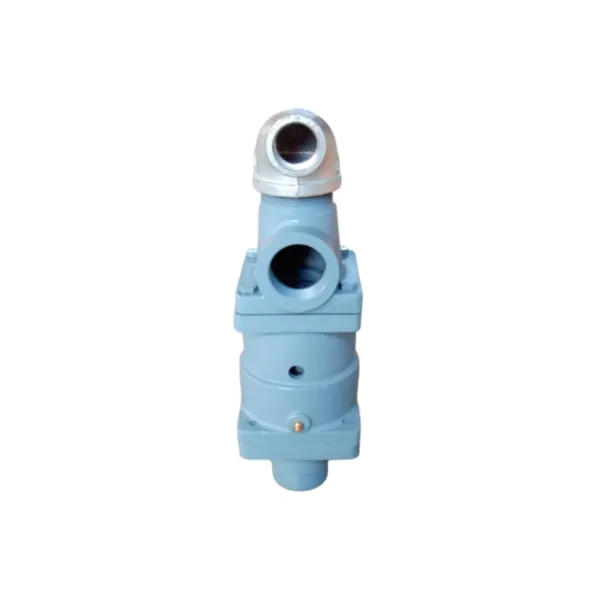

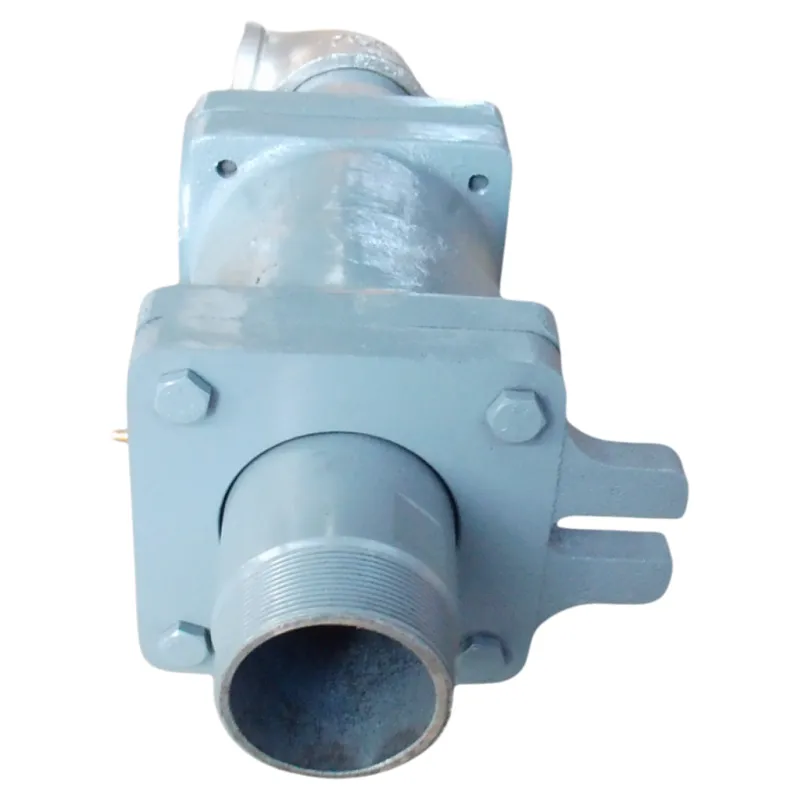

Wenn Sie Fragen haben oder weitere Hilfe zu Ihren Dampfdrehgelenken benötigen, zögern Sie bitte nicht, uns zu kontaktieren. Als führender Anbieter von Dampfdrehdurchführungen verfügen wir über das Fachwissen und die Erfahrung, um Sie bei der Suche nach der richtigen Lösung für Ihre Anwendung zu unterstützen. Wir bieten eine breite Palette hochwertiger Dampfdrehdurchführungen an, darunter dieDS-X65-32 Hochtemperatur-Dampfdrehgelenk, entwickelt, um die spezifischen Anforderungen Ihrer Branche zu erfüllen.

Kontaktieren Sie uns noch heute, um mehr über unsere Produkte und Dienstleistungen zu erfahren und Ihre Anforderungen an Dampfdrehgelenke zu besprechen. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten, um die Leistung Ihrer Dampfsysteme zu optimieren und die Effizienz Ihres Betriebs zu verbessern.
