Wie prüft man die Luftdichtheit eines Luftdrehgelenks?

Als Lieferant von Luftdrehkupplungen werde ich oft gefragt, wie ich die Luftdichtheit dieser wichtigen Komponenten testen kann. Luftdrehdurchführungen werden in einer Vielzahl von Anwendungen eingesetzt, bei denen die Übertragung von Druckluft von einer stationären Quelle auf ein rotierendes Teil erforderlich ist. Die Gewährleistung ihrer Luftdichtheit ist für den effizienten und sicheren Betrieb der Geräte, in denen sie installiert sind, von entscheidender Bedeutung. In diesem Blog werde ich Sie durch die Schritte und Methoden zum Testen der Luftdichtheit einer Anlage führenLuftdrehgelenk.

Warum Luftdichtheit testen?

Bevor wir uns mit den Testmethoden befassen, wollen wir kurz darüber sprechen, warum es so wichtig ist, die Luftdichtheit eines Luftdrehgelenks zu testen. Eine undichte Verbindung kann zu einer ganzen Reihe von Problemen führen. Erstens kann es zu einem Druckverlust im System kommen, was bedeutet, dass das Gerät möglicherweise nicht so effizient arbeitet, wie es sollte. Dies kann zu einem erhöhten Energieverbrauch führen, da das System mehr arbeiten muss, um den erforderlichen Druck aufrechtzuerhalten.

Darüber hinaus können Luftlecks auch zu Sicherheitsproblemen führen. In einigen industriellen Anwendungen kann die Druckluft unter hohem Druck stehen und ein Leck kann zu einem plötzlichen Luftaustritt führen, der für Arbeiter in der Nähe gefährlich sein kann. Darüber hinaus können durch Lecks Verunreinigungen in das System gelangen, die andere Komponenten beschädigen und die Gesamtlebensdauer der Ausrüstung verkürzen können.

Vorbereitungen vor dem Test

Bevor Sie mit der Prüfung der Luftdichtheit eines Luftdrehgelenks beginnen, müssen Sie einige Dinge tun. Stellen Sie zunächst sicher, dass die Verbindung ordnungsgemäß installiert ist. Überprüfen Sie, ob alle Verbindungen fest sitzen und die Verbindung richtig ausgerichtet ist. Lose Verbindungen oder Fehlausrichtungen können während des Tests zu falschen Messwerten führen.

Als nächstes reinigen Sie die Fuge gründlich. Schmutz, Ablagerungen oder alte Schmiermittel können die Testergebnisse beeinträchtigen. Entfernen Sie eventuelle Verunreinigungen mit einem sauberen Tuch und einem geeigneten Reinigungsmittel von der Fugenoberfläche.

Sie müssen außerdem die erforderliche Testausrüstung zusammenstellen. Die gebräuchlichsten Werkzeuge zum Testen der Luftdichtheit sind ein Manometer, eine Druckquelle (z. B. ein Luftkompressor) und eine Seifenwasserlösung. Für einige fortgeschrittenere Testmethoden ist möglicherweise eine spezielle Ausrüstung erforderlich, beispielsweise ein Lecksuchgerät.

Visuelle Inspektion

Der erste Schritt bei der Prüfung der Luftdichtheit eines Luftdrehgelenks ist eine Sichtprüfung. Dies ist ein einfacher, aber wichtiger Schritt, der Ihnen dabei helfen kann, offensichtliche Anzeichen von Schäden oder Undichtigkeiten zu erkennen. Suchen Sie nach Rissen, Kratzern oder abgenutzten Dichtungen an der Verbindung. Achten Sie besonders auf die Bereiche um die Dichtungen und die Verbindungsstellen.

Wenn Sie sichtbare Schäden bemerken, ist die Verbindung wahrscheinlich undicht. In diesem Fall müssen Sie möglicherweise die beschädigten Teile ersetzen, bevor Sie mit weiteren Tests fortfahren können. Beachten Sie jedoch, dass nicht alle Undichtigkeiten sichtbar sind und daher eine Sichtprüfung allein nicht ausreicht, um die Luftdichtheit der Verbindung festzustellen.

Druckprüfung

Eine der gebräuchlichsten Methoden zur Prüfung der Luftdichtheit einer Luftdrehverbindung ist die Druckprüfung. So können Sie es machen:

1. Schließen Sie die Druckquelle an: Verwenden Sie einen geeigneten Schlauch, um den Luftdrehverbinder mit einem Luftkompressor oder einer anderen Druckquelle zu verbinden. Stellen Sie sicher, dass die Verbindung dicht ist, um Leckagen an der Verbindungsstelle zu vermeiden.
2. Installieren Sie ein Manometer: Befestigen Sie ein Manometer am Gelenk oder an der Druckleitung. Dadurch können Sie den Druck während des Tests überwachen.
3. Druck aufbauen: Erhöhen Sie den Druck im System langsam auf den empfohlenen Betriebsdruck der Verbindung. Die richtige Druckeinstellung entnehmen Sie bitte den Angaben des Herstellers.
4. Überwachen Sie den Druck: Sobald der Druck das gewünschte Niveau erreicht hat, schalten Sie die Druckquelle aus und beobachten Sie das Manometer eine Zeit lang. Sinkt der Druck im Laufe der Zeit deutlich ab, deutet das auf eine Undichtigkeit der Verbindung hin.

Die Geschwindigkeit des Druckabfalls kann Ihnen eine Vorstellung von der Schwere des Lecks geben. Ein kleiner, allmählicher Druckabfall könnte auf ein kleines Leck hinweisen, während ein schneller Abfall auf ein größeres Leck hinweisen könnte.

Seifenwassertest

Eine weitere einfache und effektive Möglichkeit, Luftlecks zu testen, ist der Seifenwassertest. Diese Methode eignet sich besonders zur Erkennung kleiner Lecks, die durch eine Druckprüfung allein möglicherweise nicht erkannt werden könnten.

1. Bereiten Sie die Seifenwasserlösung vor: Mischen Sie eine kleine Menge Flüssigseife mit Wasser in einer Sprühflasche. Sie möchten, dass die Lösung seifig genug ist, um Blasen zu bilden, aber nicht zu dick.
2. Wenden Sie die Lösung an: Sprühen Sie die Seifenlauge auf die Oberfläche des Luftdrehgelenks und achten Sie dabei genau auf die Dichtungen, Verbindungspunkte und alle Bereiche, in denen Sie ein Leck vermuten.
3. Suchen Sie nach Blasen: Bei einer Undichtigkeit der Verbindung kommt es durch die austretende Luft zur Blasenbildung in der Seifenlauge. Die Größe und Lage der Blasen kann Ihnen eine Vorstellung von der Größe und Lage des Lecks geben.

Diese Methode ist schnell und einfach, aber möglicherweise nicht für alle Anwendungen geeignet. Beispielsweise ist in manchen industriellen Umgebungen die Verwendung von Seifenwasserlösung aus Kontaminationsgründen möglicherweise nicht zulässig.

Verwendung eines Lecksuchgeräts

Für eine genauere und empfindlichere Lecksuche können Sie einen Lecksucher verwenden. Es gibt verschiedene Arten von Lecksuchern, beispielsweise Ultraschall-Lecksucher und Helium-Lecksucher.

Ultraschall-Lecksucher erkennen die hochfrequenten Schallwellen, die durch Luftlecks erzeugt werden. Diese Detektoren sind nicht invasiv und können verwendet werden, um große Bereiche schnell nach Lecks zu scannen. Helium-Lecksucher sind dagegen empfindlicher und können sehr kleine Lecks erkennen. Sie funktionieren, indem sie Heliumgas in das System einleiten und dann mithilfe eines Detektors das Vorhandensein von Helium außerhalb des Systems erkennen.

Die Verwendung eines Lecksuchgeräts erfordert etwas Schulung und spezielle Ausrüstung, kann jedoch genauere Ergebnisse liefern, insbesondere bei hochpräzisen Anwendungen.

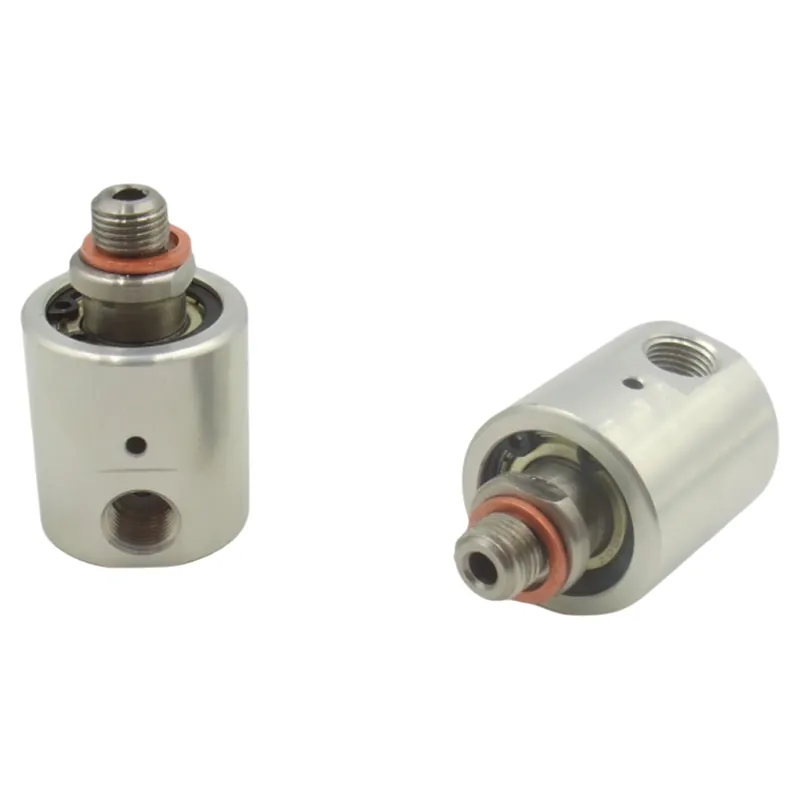

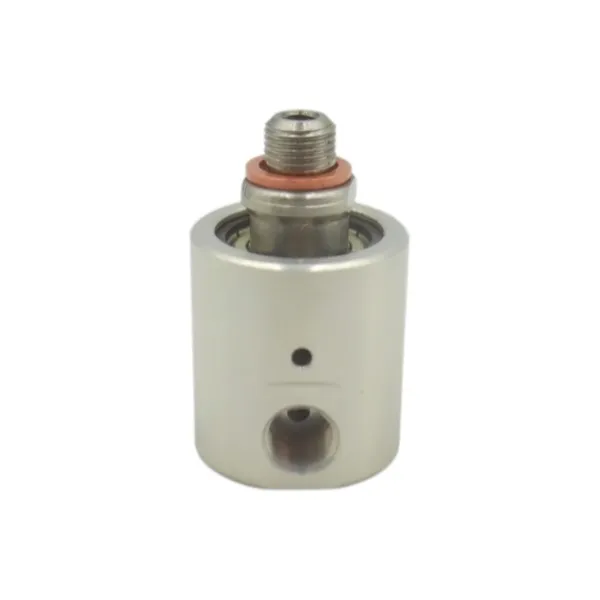

Testen derGC003S Luftdrehgelenk

DerGC003S Luftdrehgelenkist ein beliebtes Modell in unserem Sortiment. Bei der Prüfung dieser Verbindung gelten die gleichen Grundprinzipien. Beachten Sie jedoch unbedingt die vom Hersteller empfohlenen spezifischen Testverfahren.

Für diese Verbindung gelten möglicherweise besondere Merkmale oder Anforderungen. Ausführliche Anweisungen finden Sie daher unbedingt im Produkthandbuch. Beispielsweise kann der empfohlene Druck zum Testen des GC003S von anderen Modellen abweichen und auch die Position der Dichtungen und Verbindungspunkte kann variieren.

Post-Test-Aktionen

Sobald Sie den Luftdichtheitstest abgeschlossen haben, müssen Sie auf der Grundlage der Ergebnisse geeignete Maßnahmen ergreifen. Wenn die Verbindung den Test besteht, kann sie im System verwendet werden. Wenn Sie jedoch ein Leck feststellen, müssen Sie die Verbindung reparieren oder ersetzen.

Bei kleineren Undichtigkeiten können Sie das Problem möglicherweise beheben, indem Sie die Verbindungen festziehen oder die Dichtungen austauschen. Bei schwerwiegenderen Undichtigkeiten muss möglicherweise die gesamte Verbindung ausgetauscht werden.

Abschluss

Die Prüfung der Luftdichtheit eines Luftdrehgelenks ist ein wichtiger Bestandteil der Gewährleistung des effizienten und sicheren Betriebs Ihrer Ausrüstung. Wenn Sie die in diesem Blog beschriebenen Methoden befolgen, können Sie schnell und genau feststellen, ob eine Verbindung ein Leck aufweist.

Wenn Sie auf der Suche nach einer hohen Qualität sindDrehluftgelenk, wir sind hier, um zu helfen. Wir bieten eine breite Palette an Luftdrehdurchführungen an, die auf die Anforderungen verschiedener Industrieanwendungen zugeschnitten sind. Ob Sie eine Standardverbindung oder eine maßgeschneiderte Lösung benötigen, wir können Ihnen das richtige Produkt liefern.

Wenn Sie Fragen zu unseren Produkten haben oder Hilfe bei der Luftdichtheitsprüfung benötigen, zögern Sie nicht, sich an uns zu wenden. Wir helfen Ihnen gerne dabei, die richtige Wahl für Ihre Ausrüstung zu treffen. Kontaktieren Sie uns noch heute, um den Beschaffungsprozess zu starten und sicherzustellen, dass Ihre Systeme reibungslos funktionieren.

Referenzen

• Handbuch für industrielle pneumatische Systeme
• Herstellerhandbücher für Luftdrehgelenke
