Was ist der Wärmeableitungsmechanismus eines Rotationsgelenks?

Eine Rotationsverbindung ist eine entscheidende Komponente in verschiedenen industriellen Anwendungen und erleichtert die Übertragung von Flüssigkeiten oder Gasen zwischen stationären und rotierenden Teilen. Als führender Lieferant von Drehverbindungen verstehen wir, wie wichtig die Wärmeabteilung ist, um den effizienten und zuverlässigen Betrieb dieser Geräte zu gewährleisten. In diesem Blog -Beitrag werden wir uns mit dem Wärmeableitungsmechanismus eines Rotationsgelenks befassen und die Faktoren untersuchen, die sie beeinflussen, und die Methoden zur Verbesserung der Methoden.

Die Grundlagen der Wärmeerzeugung in Rotationsfugen

Bevor wir den Mechanismus für Wärmeableitungen diskutieren, ist es wichtig zu verstehen, wie Wärme in einem Rotationsgelenk erzeugt wird. Es gibt hauptsächlich zwei Quellen der Wärmeerzeugung: Reibung und Flüssigkeitsfluss.

Die Reibung tritt an den Kontaktpunkten zwischen rotierenden und stationären Teilen der Gelenk wie den Dichtungen und Lagern auf. Während sich das Gelenk dreht, wandeln die Reibungskräfte zwischen diesen Oberflächen mechanische Energie in Wärme um. Die durch Reibung erzeugte Wärmemenge hängt von mehreren Faktoren ab, einschließlich der Rotationsgeschwindigkeit, des Kontaktdrucks und des Reibungskoeffizienten der verwendeten Materialien.

Der Flüssigkeitsfluss kann auch zur Wärmeerzeugung beitragen. Wenn eine Flüssigkeit durch das Rotationsgelenk gedrückt wird, erfährt sie Druckabfälle und Turbulenzen, wodurch einige der kinetischen Energie der Flüssigkeit in Wärme umgewandelt werden können. Die durch den Flüssigkeitsstrom erzeugte Wärme wird durch die Eigenschaften der Flüssigkeiten wie ihre Viskosität und spezifische Wärme sowie die Durchflussrate und die Geometrie der Verbindung beeinflusst.

Der Wärmeableitungsmechanismus

Der Wärmeableitungsmechanismus eines Rotationsgelenks beinhaltet die Übertragung der Wärme von der Verbindung in ihre Umgebung. Es gibt drei Hauptmodi der Wärmeübertragung: Leitung, Konvektion und Strahlung.

Leitung

Leitung ist die Übertragung von Wärme durch ein festes Material. In einer Rotationsverbindung erfolgt Wärme aus den Regionen, in denen sie erzeugt werden, wie die Dichtungen und Lager, zu den äußeren Oberflächen der Verbindung. Die Wärmeleitungsgeschwindigkeit hängt von der thermischen Leitfähigkeit der im Gelenk verwendeten Materialien, der für die Wärmeübertragung verfügbaren Schnittfläche und dem Temperaturgradienten zwischen der Wärmequelle und der Außenfläche ab.

Materialien mit hoher thermischer Leitfähigkeit wie Metalle werden üblicherweise in Rotationsverbindungen verwendet, um die Wärmeleitung zu erleichtern. Zum Beispiel besteht das Gehäuse eines Rotationsgelenks häufig aus Aluminium oder Kupfer, die relativ hohe thermische Leitfähigkeiten aufweisen. Durch Erhöhen der Oberfläche des Gehäuses oder der Verwendung von Wärme - leitende Flossen kann die Wärmeleitungsgeschwindigkeit verbessert werden.

Konvektion

Die Konvektion ist die Wärmeübertragung zwischen einer festen Oberfläche und einem Flüssigkeit (entweder ein Gas oder einer Flüssigkeit) in Bewegung. Bei einem Rotationsgelenk gibt es zwei Arten der Konvektion: natürliche Konvektion und erzwungene Konvektion.

Die natürliche Konvektion tritt auf, wenn die erhitzte Oberfläche des Fugens dazu führt, dass sich die umgebende Flüssigkeit ausdehnt und steigt und einen natürlichen Flüssigkeitsfluss um das Gelenk erzeugt. Dieser Flüssigkeitsfluss trägt Wärme vom Gelenk weg. Die Geschwindigkeit der natürlichen Konvektion hängt von der Temperaturdifferenz zwischen der Gelenk und der umgebenden Flüssigkeit, der Oberfläche des Gelenks und den Eigenschaften der Flüssigkeit wie der Dichte und spezifischen Wärme ab.

Die erzwungene Konvektion kann erreicht werden, indem Lüfter oder Pumpen verwendet werden, um die Durchflussrate der Flüssigkeit um das Gelenk zu erhöhen. In einigen industriellen Anwendungen wird beispielsweise eine Kühlmantel um das Rotationsgelenk verwendet, und ein Kühlmittel wird durch den Mantel zirkuliert, um den Wärme aus der Verbindung zu entfernen. Der erzwungene Fluss des Kühlmittels erhöht die Wärmeübertragungsrate im Vergleich zur natürlichen Konvektion signifikant.

Strahlung

Strahlung ist die Wärmeübertragung in Form von elektromagnetischen Wellen. Alle Objekte emittieren thermische Strahlung, und die Strahlungsrate hängt von der Temperatur des Objekts und seinem Emissionsvermögen ab. In einem Rotationsgelenk emittiert die äußere Oberfläche der Fuge thermische Strahlung in ihre Umgebung. Strahlung ist jedoch normalerweise eine weniger signifikante Art der Wärmeübertragung im Vergleich zu Leitung und Konvektion, insbesondere bei relativ niedrigen Temperaturen.

Faktoren, die die Wärmeabteilung beeinflussen

Mehrere Faktoren können die Wärmeableitungseffizienz eines Drehgelenks beeinflussen:

Rotationsgeschwindigkeit

Mit zunehmender Drehzahl des Gelenks steigt auch die Reibungswärmeerzeugung. Dies erfordert einen effizienteren Mechanismus für Wärmeableitungen, um eine Überhitzung zu verhindern. Bei hohen Geschwindigkeiten können erzwungene Konvektionsmethoden wie die Verwendung eines Kühlsystems erforderlich sein, um die Temperatur der Verbindung in einem sicheren Betriebsbereich aufrechtzuerhalten.

Flüssigkeitseigenschaften

Die Eigenschaften der Flüssigkeit, die durch das Gelenk wie seine Viskosität, spezifische Wärme und thermische Leitfähigkeit übertragen werden, können sowohl die Wärmeerzeugung als auch die Wärmeableitung beeinflussen. Beispielsweise kann eine Flüssigkeit mit hoher spezifischer Wärme mehr Wärme ohne signifikante Temperaturanstieg absorbieren, während eine Flüssigkeit mit einer hohen Wärmeleitfähigkeit die Wärmeübertragung innerhalb der Gelenk erleichtern kann.

Siegeldesign

Das Design der Dichtungen in einer Rotationsverbindung kann einen erheblichen Einfluss auf die Wärmeerzeugung und -ableitung haben. Zu dicht sind Dichtungen, die die Reibungswärmeerzeugung erhöhen, während zu lockere Dichtungen zu Flüssigkeitsleckagen führen können, was auch die Leistung der Verbindung beeinflussen kann. Darüber hinaus sollten die in den Dichtungen verwendeten Materialien gute thermische Eigenschaften haben, um eine effiziente Wärmeleitung zu ermöglichen.

Umweltbedingungen

Die Temperatur und Luftfeuchtigkeit der Umgebung kann die Wärmeableitungseffizienz des Gelenks beeinflussen. In einer heißen und feuchten Umgebung kann die Rate der natürlichen Konvektion verringert werden und die Wirksamkeit einiger Kühlmethoden kann beeinträchtigt werden. In solchen Fällen können zusätzliche Kühlmaßnahmen erforderlich sein.

Verbesserung der Wärmeabteilung in Rotationsverbindungen

Um den zuverlässigen Betrieb einer Rotationsverbindung zu gewährleisten, muss häufig seine Wärmeableitungsfähigkeiten verbessert werden. Hier sind einige gemeinsame Methoden:

Kühljacken

Wie bereits erwähnt, kann eine Kühlmantel am Rotationsgelenk verwendet werden. Ein Kühlmittel wie Wasser oder ein Kältemittel wird durch den Mantel zirkuliert, um Wärme aus der Verbindung zu absorbieren. Kühljacken sind besonders effektiv in Anwendungen, bei denen die Verbindung mit hohen Geschwindigkeiten oder mit hohen Temperaturflüssigkeiten arbeitet.

Wärme - Flossen leiten

Wärme - leitende Flossen können auf die äußere Oberfläche der Drehgelenk zugesetzt werden, um die Oberfläche zu erhöhen. Dies erhöht die Wärmeleitung und Konvektion und ermöglicht eine effizientere Wärmeableitung. Flossen können aus Materialien mit hoher thermischer Leitfähigkeit wie Aluminium hergestellt werden.

Zwangsluftkühlung

In einigen Fällen können Ventilatoren verwendet werden, um Luft über das Rotationsgelenk zu blasen, um die Rate der Zwangskonvektion zu erhöhen. Dies ist eine relativ einfache und Kosten - effektive Kühlmethode, insbesondere für kleinere Rotationsverbindungen oder Anwendungen, bei denen die Wärmeerzeugung nicht extrem hoch ist.

Unsere Rotationsverbindungsprodukte und Wärmeabteilung

Als Rotary -Joint -Lieferant bieten wir eine breite Palette von Produkten an, die den unterschiedlichen Bedürfnissen unserer Kunden gerecht werden. UnserHochgeschwindigkeits -Drehgelenk für CNC -Bearbeitungszentrensind so konstruiert, dass sie hohe Drehzahl bearbeiten und gleichzeitig eine effiziente Wärmeableitung erhalten. Diese Fugen sind häufig mit Kühljacken oder Wärme ausgestattet - Flossen leitende Flossen, um selbst unter anspruchsvollen Bedingungen einen zuverlässigen Betrieb zu gewährleisten.

UnserRotationsverbindungsersatz für Dublin 2620 - 520 - 157sind so konzipiert, dass sie einen direkten Ersatz für vorhandene Verbindungen mit verbesserten Wärmeableitungsmerkmalen bieten. Wir verwenden hochwertige Materialien mit ausgezeichneten thermischen Eigenschaften, um sicherzustellen, dass diese Fugen die Wärme effektiv von den kritischen Komponenten wegtragen können.

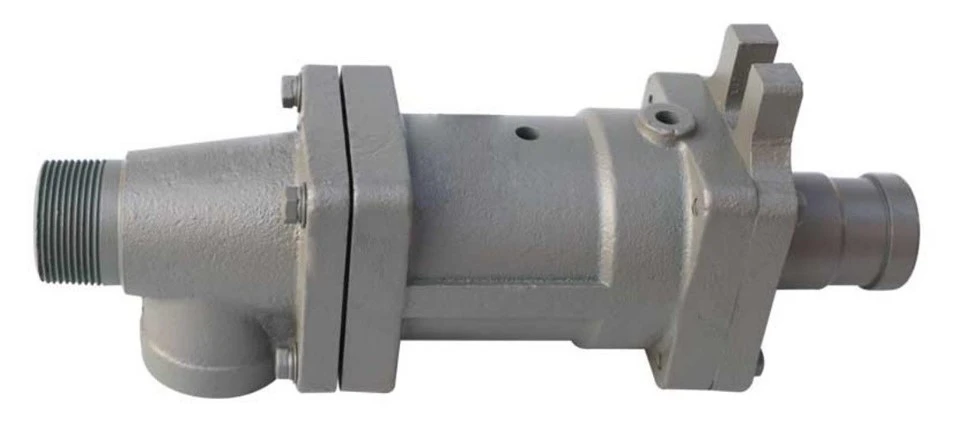

DerChina DS - GF/DS - XF BI - Richtungsflansch -DrehverbindungenIn unserer Produktlinie sind bekannt für ihr robustes Design und ihre effiziente Wärmeableitung. Diese Fugen sind für eine Vielzahl von industriellen Anwendungen geeignet, und ihre Wärmeableitungsmechanismen sind optimiert, um eine lange Zuverlässigkeit zu gewährleisten.

Kontaktieren Sie uns zur Beschaffung

Wenn Sie hochwertige Rotationsverbindungen mit effizienten Wärmeableitungsfähigkeiten benötigen, laden wir Sie ein, uns für Beschaffungsdiskussionen zu kontaktieren. Unser Expertenteam kann Ihnen detaillierte Informationen zu unseren Produkten zur Verfügung stellen, einschließlich ihrer Wärmeableitungsfunktionen, und Ihnen bei der Auswahl des am besten geeigneten Rotationsgelenks für Ihre spezifische Anwendung helfen.
