Wie groß ist der Druckunterschied zwischen verschiedenen Kanälen in einem Mehrkanal-Dampfdrehgelenk?

Im industriellen Bereich spielen Dampfdrehgelenke eine zentrale Rolle bei der Erleichterung der Übertragung von Dampf und anderen Flüssigkeiten zwischen stationären und rotierenden Bauteilen. Insbesondere ein Mehrkanal-Dampfdrehgelenk bietet eine erweiterte Funktionalität, indem es die gleichzeitige Übertragung verschiedener Medien über separate Kanäle ermöglicht. Das Verständnis des Druckunterschieds zwischen verschiedenen Kanälen in einem Mehrkanal-Dampfdrehgelenk ist für die Gewährleistung eines effizienten und sicheren Betriebs von entscheidender Bedeutung. Als Anbieter von Dampfdrehgelenken bin ich mit den Feinheiten dieser Geräte bestens vertraut und werde mich ausführlich mit diesem Thema befassen.

Grundprinzipien von Mehrkanal-Dampfdrehgelenken

Ein Mehrkanal-Dampfdrehgelenk besteht aus mehreren konzentrischen oder parallelen Kanälen, die jeweils für den Transport einer bestimmten Flüssigkeit wie Dampf, Wasser oder Hydrauliköl ausgelegt sind. Diese Kanäle sind durch Dichtungen getrennt, um eine Kreuzkontamination zwischen den verschiedenen Medien zu verhindern. Das Gelenk dreht sich um eine Achse und ermöglicht so eine kontinuierliche Flüssigkeitsübertragung, selbst wenn die verbundenen Komponenten in Bewegung sind.

Der Druck in jedem Kanal wird durch mehrere Faktoren bestimmt, darunter der Quelldruck der Flüssigkeit, die Durchflussrate und der entlang des Strömungswegs auftretende Widerstand. Beispielsweise kann bei einem Dampf- und Wasser-Mehrkanal-Drehgelenk der Dampfkanal aufgrund der Art der Dampferzeugung und der Anforderungen der dampfverbrauchenden Ausrüstung einen höheren Druck haben.

Faktoren, die den Druckunterschied beeinflussen

Flüssigkeitseigenschaften

Verschiedene Flüssigkeiten haben unterschiedliche physikalische Eigenschaften, die ihre Druckeigenschaften beeinflussen. Dampf beispielsweise ist eine komprimierbare Flüssigkeit. Wenn es sich innerhalb des Kanals ausdehnt, kann sich sein Druck je nach Temperatur und Volumen erheblich ändern. Wasser hingegen ist relativ inkompressibel und sein Druck steht in direkterem Zusammenhang mit der Durchflussrate und dem Widerstand im System.

Wenn wir eine Mehrkanalverbindung betrachten, bei der ein Kanal Dampf unter hohem Druck und ein anderer Wasser unter niedrigem Druck transportiert, kann allein der Unterschied in der Fluidkompressibilität zu einem erheblichen Druckunterschied führen. Der Dampf kann einen Druck von mehreren hundert Pfund pro Quadratzoll (psi) haben, während das Wasser einen viel niedrigeren Druck haben könnte, vielleicht im Bereich von mehreren zehn psi.

Durchflussrate

Auch die Strömungsgeschwindigkeit der Flüssigkeit durch jeden Kanal beeinflusst den Druck. Nach dem Bernoulli-Prinzip geht in einem Flüssigkeitsströmungssystem eine Erhöhung der Strömungsgeschwindigkeit oft mit einer Abnahme des Drucks einher, vorausgesetzt, dass die Höhe und die Flüssigkeitsdichte konstant bleiben. Wenn in einem Mehrkanal-Dampfdrehgelenk ein Kanal eine höhere Durchflussrate als ein anderer hat, kann es zu einem niedrigeren Druck kommen.

Wenn beispielsweise in einer Verbindung mit zwei Kanälen, Kanal A und Kanal B, Kanal A für den Transport eines großen Dampfvolumens mit hoher Durchflussrate für einen schnellen Aufheizprozess ausgelegt ist, während Kanal B für ein Wasserkühlsystem mit langsamem Durchfluss verwendet wird, kann Kanal A einen niedrigeren Druck haben als bei einer niedrigeren Durchflussrate.

Kanaldesign

Die Gestaltung jedes Kanals, einschließlich Durchmesser, Länge und Innenoberflächenrauheit, kann den Druckabfall beeinflussen. Ein Kanal mit schmalem Durchmesser weist im Allgemeinen einen höheren Druckabfall auf als ein breiterer Kanal, da die Flüssigkeit mehr Widerstand erfährt. Ebenso führt ein längerer Kanal oder ein Kanal mit einer rauen Innenoberfläche zu einem größeren Druckverlust.

Wenn bei einem Mehrkanal-Drehgelenk ein Kanal mit einem kleineren Durchmesser ausgelegt ist, um einem bestimmten Flüssigkeitsbedarf gerecht zu werden, kann es im Vergleich zu einem breiteren Kanal zu einem höheren Druckabfall kommen. Dies kann zu einem erheblichen Druckunterschied zwischen den beiden Kanälen führen.

Druckdifferenz messen und überwachen

Die genaue Messung und Überwachung der Druckdifferenz zwischen verschiedenen Kanälen in einem Mehrkanal-Dampfdrehgelenk ist für die Aufrechterhaltung einer optimalen Leistung und die Vermeidung von Systemausfällen von entscheidender Bedeutung. Drucksensoren können an strategischen Punkten entlang jedes Kanals installiert werden, um Druckdaten in Echtzeit bereitzustellen.

Diese Sensoren können an ein Steuersystem angeschlossen werden, das die Druckdifferenz kontinuierlich überwacht. Wenn die Druckdifferenz einen voreingestellten Grenzwert überschreitet, kann das Steuersystem einen Alarm auslösen oder Korrekturmaßnahmen ergreifen, wie zum Beispiel die Durchflussrate anpassen oder das System abschalten, um Schäden zu verhindern.

Auswirkungen von Druckunterschieden

Siegelintegrität

Der Druckunterschied zwischen den Kanälen kann erhebliche Auswirkungen auf die Integrität der Dichtungen im Mehrkanal-Dampfdrehgelenk haben. Dichtungen sind so konzipiert, dass sie einem bestimmten Druckunterschied standhalten. Wenn der tatsächliche Druckunterschied diesen Grenzwert überschreitet, können die Dichtungen versagen. Ein Dichtungsversagen kann zu einer Kreuzkontamination zwischen den Kanälen führen, was zu Schäden an der Ausrüstung und einem Sicherheitsrisiko führen kann.

Wenn der Dampfkanal beispielsweise einen viel höheren Druck aufweist als der Wasserkanal und die Dichtung zwischen ihnen versagt, kann Dampf in den Wasserkanal eindringen, was zum Kochen des Wassers und möglicherweise zu einem Überdruck im Wassersystem führen kann.

Systemeffizienz

Ein zu großer Druckunterschied kann auch die Gesamteffizienz des Systems verringern. Wenn in einem Kanal ein viel geringerer Druck als erforderlich herrscht, kann die Flüssigkeit möglicherweise ihre beabsichtigte Funktion nicht effektiv erfüllen. Wenn beispielsweise in einem Heizsystem der Dampfdruck in einem Kanal zu niedrig ist, kann der Heizvorgang langsam oder unvollständig sein.

Minderung von Druckunterschiedsproblemen

Kanalausgleich

Eine Möglichkeit, die durch Druckunterschiede verursachten Probleme zu mildern, besteht darin, die Kanäle auszugleichen. Dies kann durch Anpassung der Durchflussraten oder der Kanalgestaltung erreicht werden. Wenn beispielsweise ein Kanal einen höheren Druckabfall aufweist, kann sein Durchmesser vergrößert oder seine Länge verringert werden, um den Widerstand zu verringern und den Druck auszugleichen.

Druckregulierung

In jedem Kanal können Druckregler installiert werden, um einen stabilen Druck aufrechtzuerhalten. Diese Regler können den Druck entsprechend den Systemanforderungen und der gemessenen Druckdifferenz anpassen. Durch die Regulierung des Drucks in jedem Kanal kann die Druckdifferenz in einem akzeptablen Bereich gehalten werden.

Unsere Angebote als Lieferant von Dampfdrehgelenken

Als führender Anbieter von Dampfdrehgelenken wissen wir, wie wichtig es ist, Druckunterschiede in Mehrkanalverbindungen zu bewältigen. Unsere Produkte werden mit hochwertigen Materialien und fortschrittlichen Fertigungstechniken entwickelt, um eine zuverlässige Leistung zu gewährleisten.

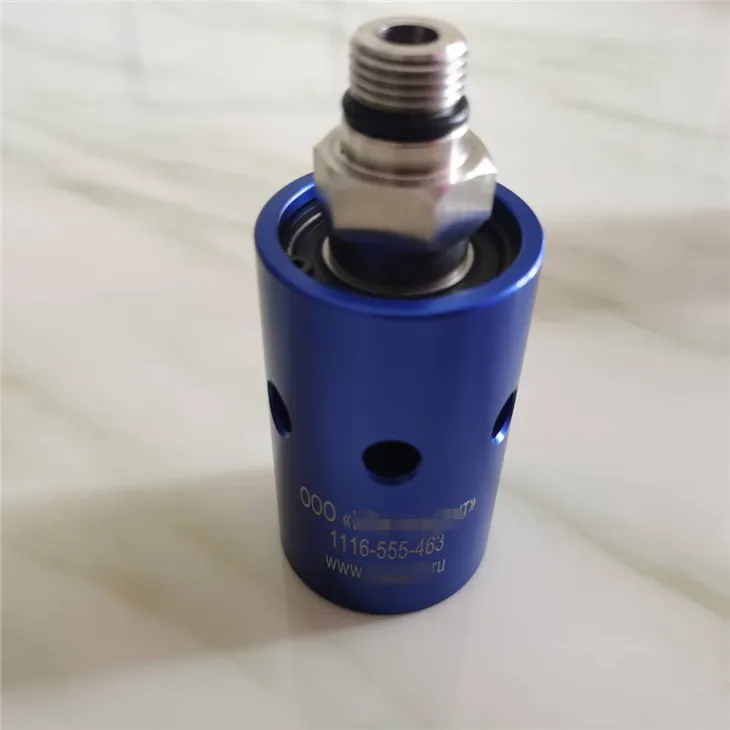

Wir bieten eine große Auswahl an Mehrkanal-Dampfdrehgelenken, darunterRotierende Rohrverbindung,Monoflow-Drehgelenke, UndMiniatur-Rotary-Union. Diese Verbindungen sind für unterschiedliche Druckanforderungen und Flüssigkeitsarten ausgelegt und wir können sie an Ihre spezifischen Anforderungen anpassen.

Unser Expertenteam bietet umfassende technische Unterstützung, vom Systemdesign bis zur Installation und Wartung. Wir können Ihnen bei der Auswahl des richtigen Mehrkanal-Dampfdrehgelenks für Ihre Anwendung helfen und sicherstellen, dass die Druckdifferenz ordnungsgemäß verwaltet wird.

Abschluss

Das Verständnis des Druckunterschieds zwischen verschiedenen Kanälen in einem Mehrkanal-Dampfdrehgelenk ist für den effizienten und sicheren Betrieb industrieller Systeme von entscheidender Bedeutung. Durch die Berücksichtigung der Faktoren, die die Druckdifferenz beeinflussen, deren Messung und Überwachung sowie die Ergreifung geeigneter Abhilfemaßnahmen können wir die Integrität des Systems sicherstellen und seine Leistung optimieren.

Wenn Sie hochwertige Dampfdrehgelenke benötigen oder Fragen zum Umgang mit Druckunterschieden in Ihrer Anlage haben, kontaktieren Sie uns gerne für eine ausführliche Beratung. Wir sind bestrebt, Ihnen die besten Lösungen für Ihre industriellen Flüssigkeitstransferanforderungen zu bieten.
