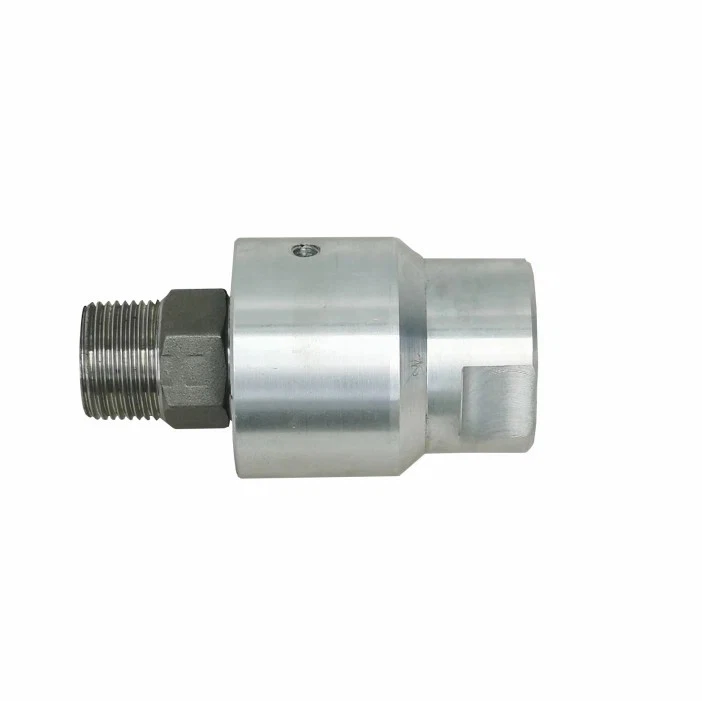

Pneumatische Drehkupplung
Pneumatische Drehgelenke, auch Drehgelenke genannt, sind Armaturen, die in pneumatischen Systemen verwendet werden, um die Drehung zwischen Teilen zu ermöglichen. Pneumatische Drehgelenke sitzen zwischen einem stationären und einem beweglichen Teil.
Shandong HanGe Sealing Technology Co., Ltd ist mit der HanGe Group verbunden, die sich auf die Branche „Rotation & Sealing“ konzentriert. Die Hauptprodukte sind Drehgelenke (Rotary Unions, Drehdurchführungen), Schwenkgelenke, flexible Metallschläuche usw.
Wir verfügen über ein professionelles Import- und Exportunternehmen (Shandong HanGe Import and Export Trade Co., Ltd), das Dichtungen für Drehgelenke importiert und die von uns hergestellten Drehgelenke in die ganze Welt exportiert.
Warum uns wählen
Komplettlösung
Wir möchten ein „Supermarkt“ in der Drehgelenkbranche werden und verschiedene Arten von Drehgelenken für unterschiedliche Zwecke produzieren und liefern. Sie können jedes Drehgelenk, das Sie benötigen, aus einer Hand kaufen.
Gute Qualität
Stahlindustrie, Papierherstellung, Verpackung, Kunststoffe, Drucken und Färben, Gummi, Chemiefasern, Drucken, Luftfahrt, Glas, Trocknen, Zigaretten, Bergbau, Elektrizität, Erdöl, Chemie, Pharmazie, Lebensmittel, Bau und andere Industrien.
Produktionsausrüstung
Vertikales Bearbeitungszentrum, CNC-Drehmaschine, Radialbohrmaschine, Schleifmaschine, hydraulische Presse.
Produktionsmarkt
USA, Italien, Thailand, Bulgarien, Mexiko, Vereinigte Arabische Emirate, Südafrika, Russland, Iran, Chile usw.
Die Lebensdauer von Drehgelenken für den Wassergebrauch, auch als Wasserdrehgelenke oder Drehdurchführungen bezeichnet, ist ein entscheidender Aspekt für Branchen, die auf diese Geräte angewiesen sind, um eine effiziente und leckagefreie Wasserübertragung zwischen stationären und rotierenden Komponenten zu ermöglichen.
Als zentrales Verbindungselement in Industrieanlagen dient die Thermoöl-Drehdurchführung dazu, eine stabile, abgedichtete und leckagefreie Übertragung des Thermoöls zwischen dem rotierenden und dem feststehenden Teil der Anlage zu gewährleisten.
Drehgelenke sind Geräte, die in der Industrie weit verbreitet sind. Im normalen Betrieb rotieren sie ständig und kommen mit anderen Geräten oder Komponenten in Kontakt, was zu Reibung führt.
Die Dichtungsstruktur des Drehgelenks ist dessen Kernkomponente und bestimmt direkt die Dichtungsleistung, Lebensdauer und Anpassungsfähigkeit des Gelenks an verschiedene Arbeitsbedingungen.
Das Material der Drehverbindung wird grundsätzlich nach der Art des Mediums, der Einsatzumgebung und dem Arbeitsdruck ausgewählt.
Eine Heißöl-Drehverbindung ist eine Art rotierende Dichtungsvorrichtung, die häufig im Bereich der Wärmeleitung verwendet wird und zum Drehen und Verbinden verschiedener Richtungen eines Rohrleitungssystems unter den Arbeitsbedingungen eines Heißölmediums verwendet werden kann.
Im Prozess der modernen industriellen Produktion und des Betriebs mechanischer Geräte spielen Drehgelenke, Drehübertrager und hydraulische Schleifringe als wichtige Verbindungs- und Übertragungskomponenten eine unverzichtbare Rolle.
Der Einsatz von Drehgelenken, auch als Schwenkgelenke oder Drehdurchführungen bezeichnet, in Absperrventilen ist eine praktische Anwendung, die die Funktionalität und Effizienz dieser wichtigen Industriekomponenten deutlich verbessert.
Drehgelenke werden als zentrales Fluidübertragungselement häufig in verschiedenen Industrieanlagen eingesetzt. Ihre Hauptfunktion besteht in der Gewährleistung einer kontinuierlichen und stabilen Übertragung verschiedener Strömungsmedien, wenn sich die Anlagenteile in relativer Drehbewegung befinden.
Was ist ein pneumatisches Drehgelenk?
Pneumatische Drehgelenke, auch Drehgelenke genannt, sind Armaturen, die in pneumatischen Systemen verwendet werden, um die Drehung zwischen Teilen zu ermöglichen. Pneumatische Drehgelenke sitzen zwischen einem stationären und einem beweglichen Teil. Sie ermöglichen den einfachen Fluss von Druckluft oder Gasen von einem Teil zum anderen und durch das restliche pneumatische System. Ein Beispiel wäre, wenn die Drehverbindung zwischen einem pneumatischen Schlauch und einer rotierenden Trommel sitzt.
Pneumatische Drehgelenke können in Hochdruckumgebungen eingesetzt werden und sind so konstruiert, dass sie ständiger Bewegung standhalten. Sie werden im Allgemeinen aus rostfreiem Stahl hergestellt, da dieser auch korrosionsbeständig ist.
Vorteile pneumatischer Drehgelenke
Pneumatische Kraftübertragung
Übertragung von Druckluft: Erleichtert die Übertragung von Druckluft oder Druckluftgas von stationären Quellen zu rotierenden Maschinen und ermöglicht den Betrieb von Druckluftwerkzeugen, Druckluftmotoren, Kupplungen, Bremsen und anderen pneumatischen Komponenten, die an rotierenden Geräten montiert sind.
Übertragung der Steuersignale
Kommunikationspfad: Bietet einen Pfad zur Übertragung von Steuersignalen, Rückkopplungsdaten und Sensorinformationen zwischen stationären Steuersystemen und pneumatischen Geräten auf rotierenden Baugruppen und gewährleistet so einen koordinierten und reaktionsschnellen Betrieb.
Rotationsflexibilität
Unterbrechungsfreie Rotation: Ermöglicht die kontinuierliche Rotation der Ausrüstung ohne die Einschränkung durch feste Rohrleitungen oder Kabel und gewährleistet so Flexibilität und Bewegungsfreiheit bei Rotationsanwendungen.
Abdichtung und Leckageschutz
Erhält die Integrität: Sorgt für eine abgedichtete Schnittstelle zwischen den stationären und rotierenden Komponenten, verhindert Leckagen und erhält die Integrität des pneumatischen Systems aufrecht, während Rotationsbewegungen zugelassen werden.
Art der pneumatischen Drehkupplung
Einkanalige Drehdurchführungen
Wie der Name schon sagt, bestehen Einkanal-Drehdurchführungen aus einem einzigen Weg für den Gas- oder Flüssigkeitsfluss. Sie werden typischerweise in einfachen Maschinen eingesetzt, bei denen nur ein minimaler Bedarf an unterschiedlicher oder gleichzeitiger Gasübertragung besteht. Einkanal-Drehdurchführungen sind in vielen Branchen weit verbreitet, sind aber besonders in Produktionsmaschinen nützlich, insbesondere in Drehtischen, Wicklern und Kabeltrommeln.
Drehdurchführungen mit mehreren Durchgängen
Drehdurchführungen mit mehreren Durchgängen verfügen dagegen über mehr als einen einzigen Weg für die Flüssigkeits- oder Gasübertragung, was sie ideal für komplexere Maschinen macht. Jeder Durchgang kann für die Handhabung eines anderen Medientyps oder für unterschiedliche Durchflussraten, Drücke und Temperaturen ausgelegt werden. Diese Fähigkeit ermöglicht es ihnen, mehrere Flüssigkeiten und/oder Gase gleichzeitig an dasselbe rotierende Bauteil zu liefern.
Wie funktioniert ein pneumatisches Drehgelenk?
Drehdurchführungen werden zum Transport von Dampf, Druck, Luft und anderen Medien verwendet. Es handelt sich um eine Dichtungsvorrichtung, die den Gaseingang von der Rohrleitung mit der rotierenden Ausrüstung verbindet und dann ablässt. Pneumatische Drehdurchführungen funktionieren, indem sie Druckluft durch einen festen Punkt wirbeln, ohne dass Leckagen entstehen. Eine Drehdurchführung besteht aus zwei Hauptkomponenten: dem Rotor und dem Stator. Der Rotor ist das rotierende Element, das auf der Welle einer rotierenden Maschine montiert ist, während der Stator der stationäre Teil ist, der mit einer Druckluftquelle verbunden ist. Rotor und Stator enthalten Kanäle, durch die Druckluft fließt.
Wenn sich die Maschine dreht, dreht sich auch der Rotor. Die durch die Kanäle im Stator strömende Druckluft wird dann leckagefrei an die Kanäle im Rotor abgegeben. Pneumatische Drehgelenke können Druckluft mit bis zu 10.000 psi liefern und mit bis zu 10.000 U/min rotieren.
Einfache Drehgelenke werden in Einweg- und Zweiwege-Durchflusstypen unterteilt. Beim Einweg-Durchflusstyp wird kein Innenrohr verwendet, und die Flüssigkeit tritt durch ein Ende ein und durch das andere Ende aus. Der Zweiwege-Durchflusstyp hat zwei Formen: Innenrohr rotierend und Innenrohr feststehend. Der Innenrohrrotationstyp wird hauptsächlich für die Gasübertragung verwendet.
Es gibt eine kombinierte Drehdurchführung, deren Funktionsprinzip und Aufbau auf einer pneumatischen Drehdurchführung und einem elektrischen Schleifring basieren. Elektrische Schleifringe dienen zur Übertragung von Elektrizität oder Signalen. Die Funktionsteile sind Stator und Rotor. Durch den Kontakt der Statorbürstendrähte mit den Rotorringen leitet Rollreibung Strom zwischen den beiden Elementen. Der elektrische Ring kann aus mehreren Metallringen bestehen, um mehrere Stromversorgungen bereitzustellen.
Die Hauptfunktion pneumatischer Drehgelenke besteht darin, die Übertragung verschiedener Flüssigkeiten zwischen zwei oder mehr rotierenden Teilen unter Beibehaltung einer dichten Abdichtung zu ermöglichen. Das Gelenkdesign ermöglicht normalerweise einen kontinuierlichen Fluss von Flüssigkeiten oder Gasen bei hohem Druck und hohen Temperaturen. Sie verbinden stationäre Leitungen oder Rohrleitungen mit rotierenden Komponenten und ermöglichen so die Bewegung von einem Ende des Systems zum anderen unter Beibehaltung einer konstanten Durchflussrate. Das Design des Gelenks kann je nach gewünschter Anwendung variieren. Einige werden in schnell rotierenden Maschinen wie Turbinen verwendet, während andere hauptsächlich in langsam laufenden Anwendungen, einschließlich Druckmaschinen, eingesetzt werden.
Pneumatische Drehgelenke werden häufig bei der Herstellung von Papierprodukten verwendet. Während des Papierherstellungsprozesses wird Hochdruckdampf in das pneumatische Drehgelenk eingespritzt, um den Trocknungsprozess zu erleichtern. Dieser Dampf strömt durch die rotierenden Elemente des Gelenks, überträgt die Wärme auf das Papier und trocknet es. Das Design des Gelenks ermöglicht einen kontinuierlichen Dampffluss bei hohen Temperaturen und hohem Druck, wodurch das Papier gleichmäßig und effizient trocknet.
Auch in der Lebensmittel- und Getränkeindustrie kommen pneumatische Drehdurchführungen zum Einsatz. Bei der Getränkeherstellung werden Flüssigkeiten wie Sirup und Saft von stationären Tanks über pneumatische Drehdurchführungen zu rotierenden Abfüllmaschinen transportiert, was dabei hilft, während des Abfüllvorgangs eine konstante Durchflussrate aufrechtzuerhalten. Darüber hinaus werden pneumatische Drehdurchführungen auch bei der Verarbeitung von Lebensmitteln wie Schokolade verwendet, wo die Kakaobutter durch die Drehdurchführung zu den Form- oder Mischmaschinen fließt.
Pneumatische Drehgelenke sind wichtige Komponenten in HLK-Systemen. Sie werden in Klimaanlagen verwendet, in denen Kühlmittel unter hohem Druck und hoher Temperatur durch ein Labyrinth aus Rohren und Kompressoren zirkulieren. Das pneumatische Drehgelenk ermöglicht eine effiziente Übertragung von Kühlmitteln von einem stationären Teil des Systems auf eine rotierende Komponente und macht den Kühlprozess dadurch effizienter.
Schlüsselkomponenten der pneumatischen Drehverbindung
Drei wesentliche Komponenten bilden das Herzstück jeder pneumatischen Drehverbindung: Dichtungen, Lager und Gehäuse. Obwohl sie auf den ersten Blick unauffällig sind, spielen diese Bestandteile eine wesentliche Rolle für die Gesamtfunktionalität und Effizienz der Verbindung und gewährleisten die stabile, zuverlässige Übertragung von Gasen.
Dichtungen
Dichtungen sind wohl der kritischste Teil eines pneumatischen Drehgelenks. Sie wirken als Barriere und verhindern das Austreten von Druckluft oder Gas, während sie gleichzeitig die freie Bewegung des rotierenden Teils ermöglichen. Auf diese Weise sorgen Dichtungen dafür, dass das Medium seinen Druck, seine Temperatur und seine Durchflussrate beibehält und so die Leistung der Maschine erhalten bleibt.
Design, Material und Verschleißfestigkeit der Dichtungen sind entscheidend für die Langlebigkeit und Effizienz der Drehdurchführungen. Dichtungen müssen aus robusten Materialien gefertigt sein, die dem Druck der übertragenen Gase standhalten und dem Verschleiß durch die ständige Interaktion mit den rotierenden Teilen standhalten.
Lager
Lager sind ein weiteres zentrales Bauteil in pneumatischen Drehgelenken. Sie stützen die rotierenden Komponenten und ermöglichen eine präzise Drehung, indem sie die Reibung zwischen den beweglichen Teilen verringern. Diese Reibungsreduzierung ist entscheidend, um unnötigen Verschleiß und Überhitzung zu vermeiden und den reibungslosen Betrieb der Drehverbindung sicherzustellen.
Je nach Anwendung können unterschiedliche Lagertypen zum Einsatz kommen. Beispielsweise können Rollenlager bei Anwendungen mit hoher Belastung zum Einsatz kommen, während Kugellager bei Anwendungen mit geringer Belastung, aber hoher Geschwindigkeit zum Einsatz kommen.
Gehäuse
Das Gehäuse, das äußere Gehäuse der Drehdurchführung, ist für die stabile Struktur verantwortlich, in der die anderen Komponenten arbeiten. Es schützt die inneren Teile vor äußeren Einflüssen wie physischen Schäden, Schmutz oder Feuchtigkeit und gewährleistet gleichzeitig eine robuste Verbindung zwischen den stationären und rotierenden Komponenten.
Das Material des Gehäuses muss langlebig sein und den Umgebungsbedingungen standhalten, unter denen die Maschine betrieben wird. Das Gehäuse besteht häufig aus Metall, beispielsweise Edelstahl oder Aluminium, je nach Anforderungen an Korrosionsbeständigkeit, Gewicht und strukturelle Stabilität.
Wie repariert und installiert man pneumatische Drehgelenke?
Ein pneumatisches Drehgelenk ist ein Verbindungsdichtungsgerät, das zum Einleiten von flüssigen Medien von einem stationären Rohr in ein rotierendes oder hin- und hergehendes Gerät verwendet wird. Um ein pneumatisches Drehgelenk zu sichern, gehen Sie folgendermaßen vor:
Der Rotorteil der Drehdurchführung für Luft verfügt in der Regel über 4 Befestigungslöcher, von denen einige U-förmig sind. Befestigen Sie diese Löcher an der Drehachse des Geräts.
Führen Sie das Luftauslassloch des Rotors durch das Mittelloch der rotierenden Welle.
Sichern Sie das Rotorende des Luftschleifrings (blauer Teil). In diesem Teil gibt es normalerweise mehrere Befestigungslöcher, und der Kunde kann je nach tatsächlicher Situation auswählen, welche Löcher zur Befestigung verwendet werden sollen.
Nach der Installation drücken Sie mit Ihren Händen den Versatz gleichmäßig in axialer Richtung vom Ende der Drehverbindung weg, um sicherzustellen, dass die Verbindung Spielraum für die automatische Anpassung des Dichtungsverschleißes hat.
Pneumatische Drehdurchführung: Nach der Installation drücken Sie mit Ihren Händen die Verschiebung gleichmäßig entlang der axialen Richtung vom Ende der Drehdurchführung, um sicherzustellen, dass die Verbindung Platz für die automatische Anpassung des Dichtungsverschleißes hat. Dieser Schritt soll sicherstellen, dass die Drehdurchführung normal funktionieren kann. Sie ist nicht mit einem Metallschlauch oder einer Verdrehsicherung befestigt und hat eine Ausgleichswirkung.
Darüber hinaus wird das Innenrohr einiger Drehgelenke auf der Verbindungswelle des Drehgelenks installiert und das andere Ende in das Gerät eingeführt. Auf diese Weise dreht sich das Innenrohr synchron mit dem Gerät und wird mit Gewinden am Drehgelenk befestigt.
Pneumatische Drehgelenke und Drehverbindungen sind elektrische Komponenten, die für die Verbindung und Übertragung von Strom und Signalen von rotierenden Objekten zuständig sind. Sie können sich kontinuierlich um 360 Grad drehen und werden zur Übertragung von Leistung, Flüssigkeitsdruck usw. verwendet. Einige Geräte benötigen auch Steuersignalquellen, wie z. B. Glasfasersignale und Hochfrequenzsignale, die ebenfalls in die pneumatische Drehverbindung integriert werden können.
Diese Art von Verbindung ist eine Produktreihe, die speziell für die pneumatische Steuerung entwickelt wurde. Sie hat die Vorteile kleiner Größe, geringen Gewichts und geringen Reibungsmoments. Sie verwendet ausgewogene Dichtungs- und Reibungskombinationsmaterialien und wählt verschiedene Kombinationen aus imprägniertem Graphit, Bronze, Wolframkarbid und Siliziumnitrid. Diese Konstruktionen sind stark genug, um den Auswirkungen von Rost, Zunder, Schmutz und anderen Verunreinigungen auf der Dichtungsoberfläche standzuhalten und so eine zuverlässigere Abdichtung zu gewährleisten.
Die Hauptfunktion des Drehgelenks besteht darin, das flüssige Medium aus dem stationären Rohr in die rotierende oder hin- und hergehende Vorrichtung einzuführen und aus dem Drehgelenk abzulassen. Es verfügt im Inneren über zwei Präzisionslager, die einen reibungslosen und langlebigen Betrieb gewährleisten, stark und flexibel sind und einen geringen Reibungskoeffizienten aufweisen, sodass es mit hoher Geschwindigkeit betrieben werden kann. Die Dichtfläche und der Dichtring bestehen aus speziellen Materialien, die verschleißfest, langlebig, korrosionsbeständig und auslaufsicher sind. Wenn die innere Dichtung abgenutzt ist, ist dies optisch erkennbar, wodurch mechanische Abschaltungen oder Schäden verhindert werden, vorbeugende Wirkungen erzielt und Verluste reduziert werden.
Pneumatische Drehdurchführungen und Drehgelenke werden in vielen Bereichen eingesetzt. Sie lösen viele Probleme bei der Drehübertragung durch ihre hohe Effizienz, Flexibilität und Haltbarkeit.
Pneumatische Drehgelenke und Drehverbindungen sind Rohrverbindungsvorrichtungen, deren Merkmal darin besteht, dass die verbundenen Rohre relativ zueinander rotieren können. Diese Art von Verbindung kann zur Übertragung verschiedener Medien wie Gas, Flüssigkeit, Öl usw. verwendet werden. Das kompakte Design ermöglicht eine effiziente Integration in die Kundenausrüstung. Die Drehverbindung ist ein geschlossener Drehverbinder, der Medien durch eine 360-Grad-Drehung überträgt und so die Kontinuität und Effizienz der Medienübertragung gewährleistet.
Unsere Fabrik
Shandong HanGe Sealing Technology Co., Ltd ist mit der HanGe Group verbunden, die sich auf die Branche „Rotation & Sealing“ konzentriert. Die Hauptprodukte sind Drehgelenke (Rotary Unions, Drehdurchführungen), Schwenkgelenke, flexible Metallschläuche usw.
FAQ
F: Was ist eine pneumatische Drehdurchführung?
F: Was ist der Unterschied zwischen pneumatisch und rotierend?
F: Warum ist pneumatisch besser?
F: Was ist ein pneumatisches Drehventil?
F: Welche zwei Arten von Pneumatik gibt es?
F: Ist pneumatisch stärker als hydraulisch?
F: Was sind drei Beispiele für Druckluftwerkzeuge?
F: Ist pneumatisch stärker als elektrisch?
F: Warum pneumatisch statt elektrisch?
F: Ist ein Schraubendreher ein Druckluftwerkzeug?
F: Was ist ein alltägliches Beispiel für ein pneumatisches System?
F: Ist pneumatisch, mechanisch oder elektrisch?
F: Sind pneumatische Antriebe laut?
F: Wie funktioniert ein pneumatischer Drehantrieb?
F: In welcher Branche werden pneumatische Systeme hauptsächlich eingesetzt?
F: Wofür wird ein pneumatischer Drehantrieb verwendet?
